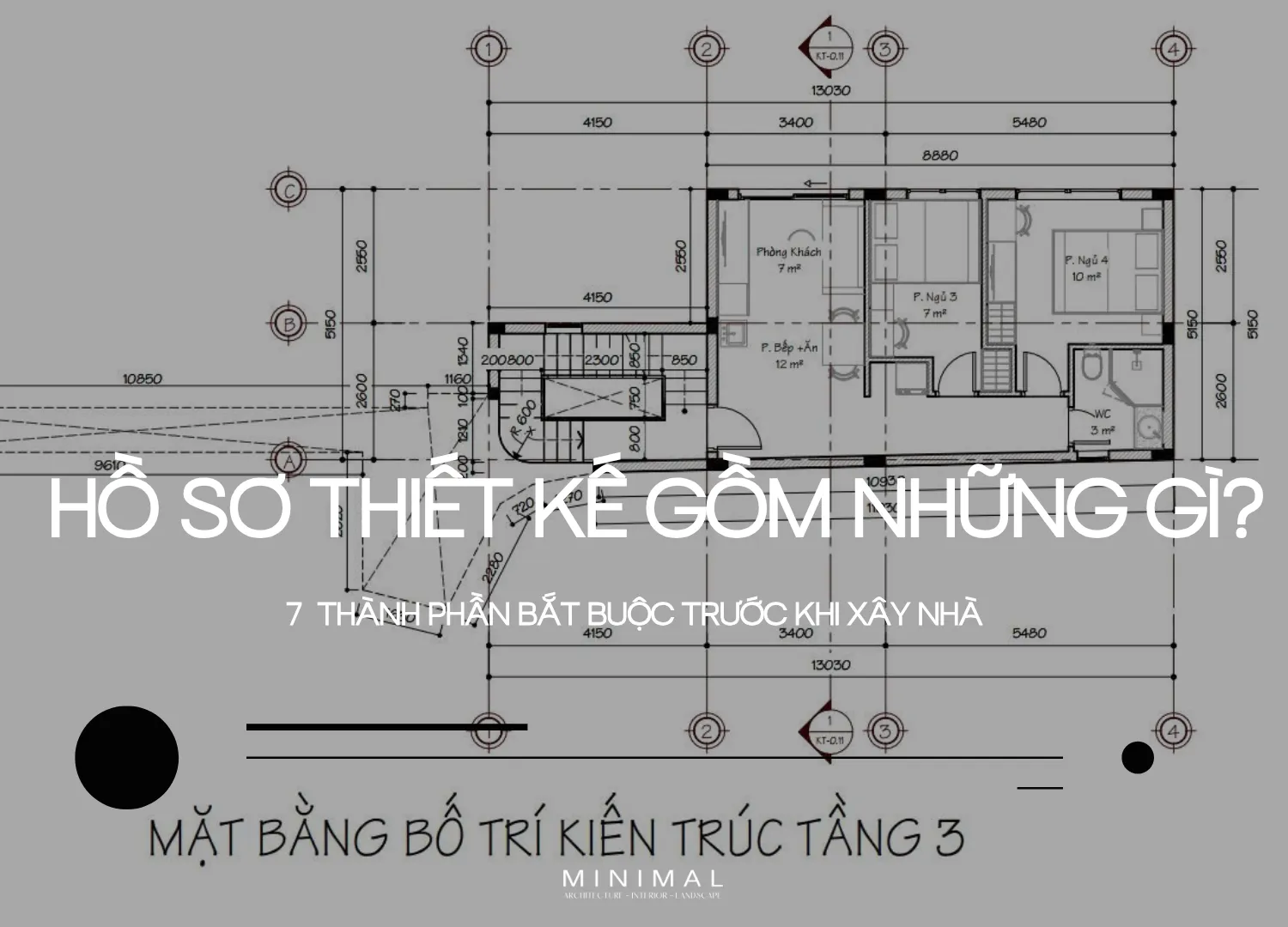

Hồ sơ thiết kế gồm những gì? 7 thành phần bắt buộc trước khi xây nhà

Khi tìm kiếm công ty kiến trúc hoặc công ty xây dựng, nhiều khách hàng thường hỏi: “Hồ sơ thiết kế gồm những gì?”. Đây là câu hỏi rất quan trọng, bởi chất lượng hồ sơ thiết kế quyết định trực tiếp đến chi phí xây dựng, tiến độ thi công và chất lượng công trình sau này.

Thực tế, không ít gia chủ nhận được vài bản vẽ mặt bằng và phối cảnh 3D rồi nghĩ rằng đó là hồ sơ thiết kế đầy đủ. Tuy nhiên, để một căn nhà hoặc biệt thự có thể thi công chính xác, hồ sơ cần bao gồm kiến trúc, kết cấu, điện nước và nhiều chi tiết kỹ thuật khác.

Trong bài viết này, Minimal.vn sẽ giúp bạn hiểu rõ một bộ hồ sơ thiết kế chuẩn của công ty kiến trúc chuyên nghiệp gồm những gì, có bao nhiêu bản vẽ và cần kiểm tra những gì trước khi ký hợp đồng thiết kế.

Hồ sơ thiết kế là gì?

Hồ sơ thiết kế là tập hợp các bản vẽ và tài liệu kỹ thuật dùng để:

• Thể hiện ý tưởng kiến trúc
• Tính toán kết cấu chịu lực
• Bố trí điện nước và hệ thống kỹ thuật
• Làm căn cứ xin phép xây dựng
• Báo giá thi công chính xác
• Thi công đúng thiết kế
• Nghiệm thu và bảo hành công trình

Hiểu đơn giản: hồ sơ thiết kế là “ngôn ngữ chung” giữa gia chủ, kiến trúc sư, kỹ sư kết cấu và đội thi công.

Một bộ hồ sơ thiết kế nhà ở đầy đủ gồm những gì?

Thông thường, một bộ hồ sơ thiết kế chuẩn của công ty kiến trúc uy tín sẽ gồm 7 thành phần chính:

1

Hồ sơ kiến trúc

2

Hồ sơ phối cảnh 3D

3

Hồ sơ kết cấu

4

Hồ sơ điện

5

Hồ sơ cấp thoát nước

6

Hồ sơ chi tiết kỹ thuật

7

Dự toán hoặc danh mục vật liệu (nếu có)

1. Hồ sơ kiến trúc gồm những gì?

Đây là phần quan trọng nhất mà khách hàng thường quan tâm đầu tiên.

Các bản vẽ bắt buộc

Mặt bằng định vị công trình

Vị trí công trình trên khu đất

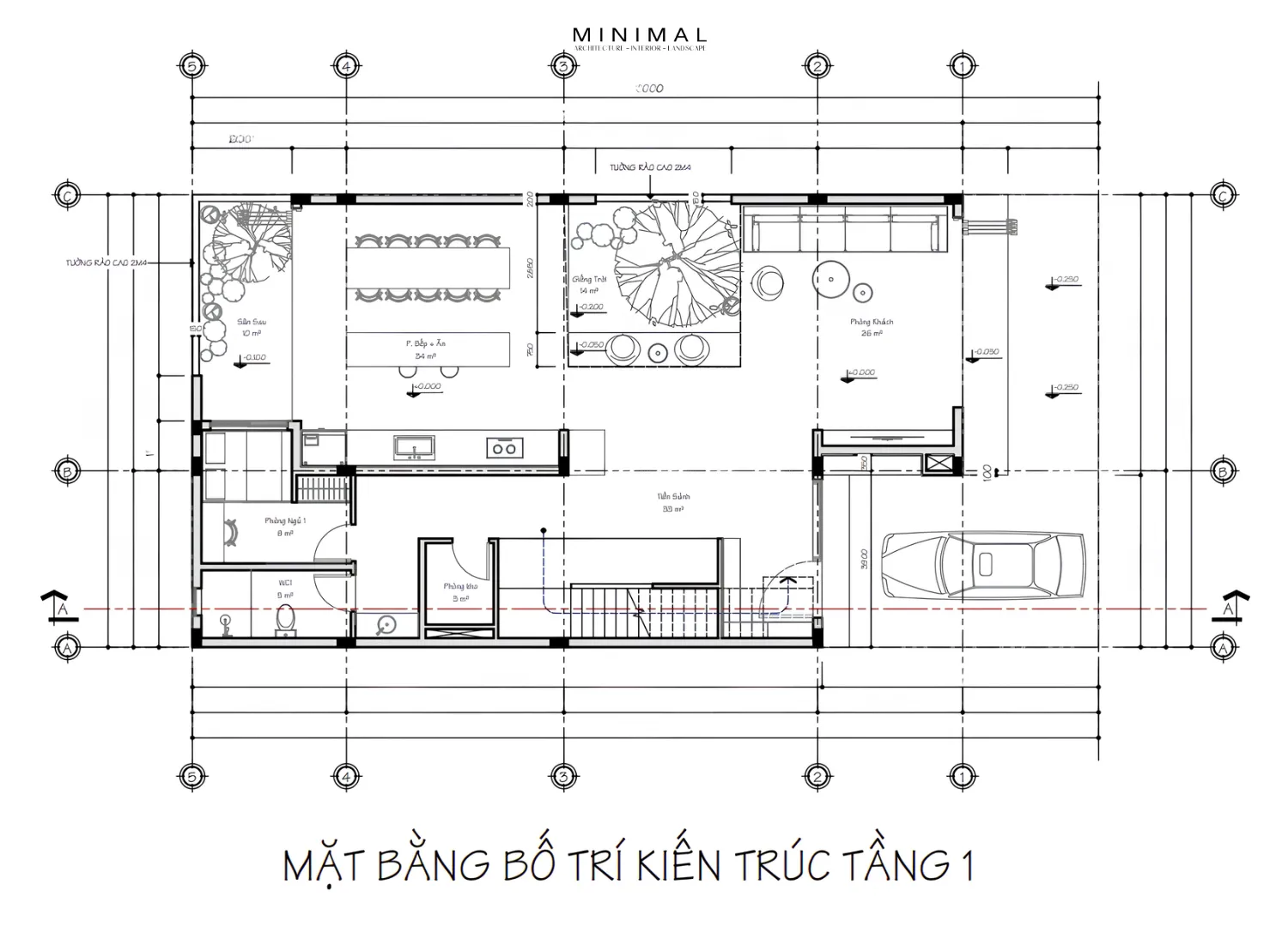

Mặt bằng các tầng

Bố trí phòng, kích thước, giao thông

Mặt bằng mái

Độ dốc, thoát nước, cấu tạo mái

Mặt đứng

Hình thức mặt tiền và các hướng nhìn

Mặt cắt

Cao độ, cầu thang, không gian theo chiều đứng

Chi tiết cửa, cầu thang, vệ sinh, ban công

Phục vụ thi công chính xác

Hồ sơ kiến trúc có bao nhiêu bản vẽ?

• Nhà phố 2–3 tầng: 25–40 bản
• Biệt thự hiện đại: 40–70 bản
• Biệt thự cao cấp có hồ bơi, thang máy: 70–120 bản

Nếu một đơn vị chỉ gửi 5–10 bản vẽ, bạn nên kiểm tra lại phạm vi công việc.

2. Hồ sơ phối cảnh 3D gồm những gì?

Phối cảnh giúp gia chủ hình dung công trình trước khi xây.

Thường bao gồm

• Phối cảnh mặt tiền ban ngày
• Phối cảnh mặt tiền ban đêm
• Góc nhìn sân vườn
• Phối cảnh phòng khách
• Phối cảnh bếp
• Phối cảnh phòng ngủ (nếu thiết kế nội thất)

Lưu ý: phối cảnh 3D chỉ là hình ảnh minh họa, không thể thay thế bản vẽ kỹ thuật thi công.

3. Hồ sơ kết cấu gồm những gì?

Đây là phần quyết định độ bền và an toàn của ngôi nhà.

Các bản vẽ chính

Mặt bằng móng

Móng đơn, băng, cọc hoặc bè

Chi tiết đài móng, giằng móng

Kích thước và cốt thép

Mặt bằng cột

Kích thước, vị trí, thép cột

Mặt bằng dầm

Kích thước và cốt thép dầm

Mặt bằng sàn

Chiều dày sàn và bố trí thép

Chi tiết cầu thang, mái, hồ bơi (nếu có)

Các cấu kiện đặc biệt

Vì sao cần hồ sơ kết cấu?

Không có hồ sơ kết cấu chi tiết, nhà thầu có thể:

• Thi công thiếu thép
• Thay đổi kích thước cấu kiện
• Gây nứt sàn, võng dầm
• Ảnh hưởng tuổi thọ công trình

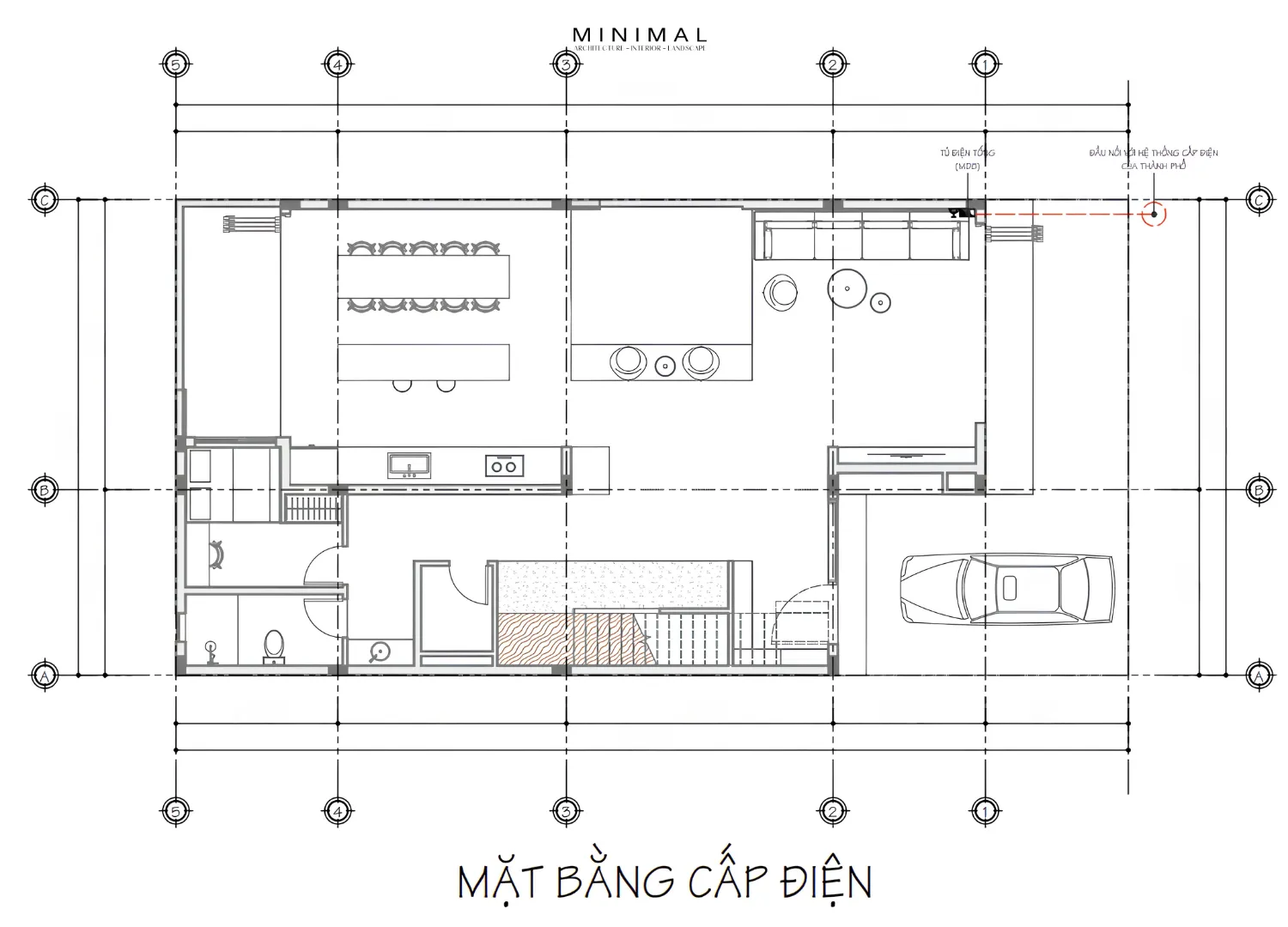

4. Hồ sơ điện gồm những gì?

Nhiều gia chủ chỉ quan tâm đến số lượng ổ cắm, nhưng hồ sơ điện chuẩn còn nhiều hơn thế.

Nội dung cần có

• Mặt bằng bố trí đèn
• Mặt bằng công tắc
• Mặt bằng ổ cắm
• Điều hòa
• Bình nóng lạnh
• Internet – TV – camera
• Tủ điện và sơ đồ nguyên lý
• Tiếp địa chống giật

Đây là phần giúpcông ty xây dựng báo giá điện chính xác và tránh đục sửa sau này.

5. Hồ sơ cấp thoát nước gồm những gì?

Bao gồm

• Cấp nước lạnh
• Cấp nước nóng
• Thoát nước thải
• Thoát nước mưa
• Bể tự hoại
• Bể nước ngầm
• Bồn nước mái
• Sơ đồ trục kỹ thuật

Một hồ sơ tốt sẽ giúp:

• Nước mạnh và ổn định
• Không bị mùi
• Dễ bảo trì
• Hạn chế tắc nghẽn

6. Hồ sơ chi tiết kỹ thuật gồm những gì?

Đây là phần thường bị bỏ sót ở các đơn vị thiết kế giá rẻ.

Các chi tiết quan trọng

Chống thấm vệ sinh, ban công, mái

Hạn chế thấm dột về sau

Cấu tạo sàn

Lớp hoàn thiện và cao độ

Chi tiết trần thạch cao

Khung xương, đèn, khe hắt

Chi tiết cửa nhôm, cửa gỗ

Kích thước và cấu tạo

Chi tiết bậc cầu thang, tay vịn

An toàn và thẩm mỹ

Chi tiết ốp lát, đá, len chân tường

Thi công hoàn thiện chính xác

Phần này quyết định độ hoàn thiện và thẩm mỹ thực tế của công trình.

7. Dự toán hoặc danh mục vật liệu có bắt buộc không?

Không phải lúc nào cũng có, nhưng nên có.

Dự toán giúp gì?

• Biết tổng chi phí dự kiến
• So sánh báo giá các nhà thầu
• Kiểm soát phát sinh
• Lập kế hoạch tài chính

Danh mục vật liệu nên có

Hồ sơ thiết kế để xin phép xây dựng gồm những gì?

Đây là bộ hồ sơ rút gọn, khác với hồ sơ thi công đầy đủ.

Thường gồm

• Đơn đề nghị cấp phép
• Giấy tờ đất
• Bản vẽ mặt bằng vị trí
• Mặt bằng các tầng
• Mặt đứng
• Mặt cắt
• Mặt bằng móng

Nhiều khách hàng nhầm rằng hồ sơ xin phép = hồ sơ thi công. Thực tế, hồ sơ xin phép chỉ chiếm khoảng 20–30% khối lượng bản vẽ.

Hồ sơ thiết kế nhà phố và biệt thự khác nhau như thế nào?

Làm sao biết công ty kiến trúc bàn giao hồ sơ đầy đủ?

Checklist nhanh

Có mặt bằng đầy đủ tất cả các tầng

Có mặt đứng và mặt cắt

Có bản vẽ móng, cột, dầm, sàn

Có bản vẽ điện và nước riêng

Có chi tiết cầu thang, vệ sinh, chống thấm

Có file PDF và file CAD (nếu thỏa thuận)

Có danh mục vật liệu hoặc ghi chú kỹ thuật

Nếu thiếu từ 3 mục trở lên, hồ sơ có thể chưa đủ để thi công chính xác.

Những sai lầm phổ biến khi nhận hồ sơ thiết kế

Chỉ xem phối cảnh mà không xem bản vẽ kỹ thuật

Không kiểm tra kích thước phòng

Không hỏi về chống thấm và điện nước

Nhận hồ sơ nhưng không có file mềm

Thi công khi hồ sơ chưa hoàn thiện

Hồ sơ thiết kế ảnh hưởng đến chi phí xây dựng như thế nào?

Một bộ hồ sơ chi tiết giúp:

Báo giá chính xác hơn

Giảm phát sinh 5–15%

Thi công nhanh hơn

Ít sửa chữa sau khi ở

Dễ nghiệm thu và bảo hành

Ngược lại, hồ sơ sơ sài thường dẫn đến:

Phát sinh vật tư

Đục sửa điện nước

Sai kích thước nội thất

Tranh cãi với nhà thầu

Câu hỏi thường gặp (FAQ)

Hồ sơ thiết kế có bao gồm nội thất không?

Không phải lúc nào cũng có. Thông thường:

• Thiết kế kiến trúc: không bao gồm nội thất chi tiết
• Thiết kế nội thất: là gói riêng hoặc gói mở rộng

Có nên yêu cầu file CAD?

Nên, nếu hợp đồng cho phép. File CAD giúp:

• Chỉnh sửa sau này
• Thi công nội thất
• Lưu trữ lâu dài

Hồ sơ thiết kế dùng được bao lâu?

Về kỹ thuật có thể dùng lâu dài, nhưng nếu sau nhiều năm:

• Quy định xây dựng thay đổi
• Nhu cầu sử dụng thay đổi
• Vật liệu thay đổi

thì nên cập nhật lại trước khi thi công.

Kết luận: Hồ sơ thiết kế đầy đủ là nền tảng của một công trình tốt

Hồ sơ thiết kế không chỉ là vài bản vẽ đẹp để xem, mà là tài liệu kỹ thuật quyết định toàn bộ quá trình xây dựng.

Khi lựa chọn công ty kiến trúc hoặc công ty xây dựng, hãy ưu tiên đơn vị bàn giao hồ sơ đầy đủ, rõ ràng, có chiều sâu kỹ thuật và thể hiện được khả năng thi công thực tế.

Tại Minimal.vn, mỗi bộ hồ sơ thiết kế được triển khai theo tiêu chí:

Đủ để xin phép xây dựng

Đủ để báo giá chính xác

Đủ để thi công hạn chế phát sinh

Đủ chi tiết để kiểm soát chất lượng

Nếu bạn đang chuẩn bị xây nhà hoặc biệt thự và chưa biết hồ sơ thiết kế của mình đã đầy đủ hay chưa, hãy liên hệ Minimal.vn để được kiểm tra và tư vấn miễn phí trước khi thi công.
